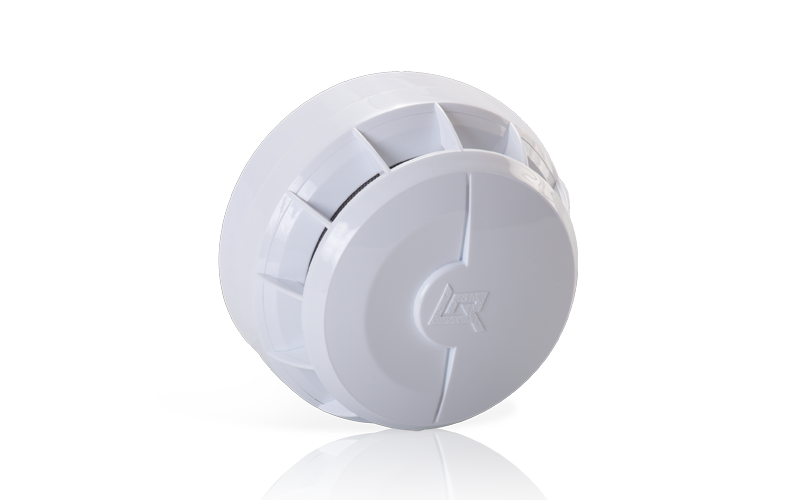

ИП 212-141М V1.041

Извещатель ИП 212-141М V1.041 комплектуется базовым основанием в исполнении:

V (зажимные) - тип контактов для крепления проводов ШС;

1 - базовое основание для монтажа на несущие конструкции;

0 - без устройства согласования (УС);

4 - количество контактов;

1 - дополнительный контакт для установки добавочного резистора.

Извещатель ИП 212-141М может иметь следующие варианты исполнения:

с винтовыми контактами для крепления проводов;

влагозащищенное исполнение;

с металлической сеткой на дымовой камере;

с устройством согласования УС-01 (с возможностью выбора номинала резистора) или УС-02.

Извещатель ИП 212-141М предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.

Извещатель выполняет следующие функции:

измерение концентрации дыма;

цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»;

уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1 кОм;

тестирование работоспособности с помощью специального устройства;

светодиодная индикация режимов работы;

горизонтальный круговой дымозаход;

установка на основные несущие конструкции (основной потолок).

Отличительной особенностью извещателя ИП 212-141М является инновационная микросхема собственной разработки ASIC R2. В данной микросхеме используется схематическое решение позволяющее исключить наводки, возникающие вследствие близкого расположения незаземленных электроприборов, источников освещения, электропроводки. Таким образом по устойчивости к электрическим помехам по цепям электропитания и по помехоэмиссии извещатель соответствует требованиям ГОСТ 53325 для 4 степени жесткости. В результате полностью исключена вероятность ложного срабатывания извещателя на электромагнитные возмущения, например от ламп дневного света.

ИП 212-141М отличается от предыдущей модели повышенной степенью защиты оболочки - IP40.

Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.

Соединение датчика с базовым основанием является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно базового основания. Это основание является унифицированным и позволяет устанавливать любой безадресный извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с базового основания. Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.

При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание». Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в базовое основание извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку. Если не требуется функция двойной сработки, то добавочный резистор Rд не устанавливается. При этом приемно-контрольный прибор должен иметь функцию ограничения тока в режиме «Пожар» до 20 мА во избежание выхода из строя извещателя.

Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в корпусе штатного базового основания извещателя.

Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС) для индикации режима «Пожар». Дежурный режим извещателя индикацией ВУОС не дублируется.

Напряжение питания, В

от 9 до 30

Ток потребления в дежурном режиме, мкА, не более

45

Чувствительность, дБ/м

от 0,05 до 0,2

Инерционность срабатывания, сек, не более

9

Тип установки

На основной потолок

Внутреннее сопротивление в режиме "пожар", не более, Ом

1000

Оптический индикатор состояния

Красный

Способ тестирования

Иголкой через технологическое отверстие

Степень жесткости к электромагнитным помехам

3

Степень защиты оболочки

IP40

Масса извещателя с базовым основанием, г, не более

80

Диаметр извещателя с базовым основанием, мм, не более

94

Высота извещателя с базовым основанием, мм, не более

48

Гарантийный срок эксплуатации, мес, не более

24

Средний срок службы, лет

10

Диапазон рабочих температур, °С

от -45 до +55

Параметр

Значение

Напряжение питания, В

от 9 до 30

Ток потребления в дежурном режиме, мкА, не более

45

Чувствительность, дБ/м

от 0,05 до 0,2

Инерционность срабатывания, сек, не более

9

Тип установки

На основной потолок

Внутреннее сопротивление в режиме "пожар", не более, Ом

1000

Оптический индикатор состояния

Красный

Способ тестирования

Иголкой через технологическое отверстие

Степень жесткости к электромагнитным помехам

3

Степень защиты оболочки

IP40

Масса извещателя с базовым основанием, г, не более

80

Диаметр извещателя с базовым основанием, мм, не более

94

Высота извещателя с базовым основанием, мм, не более

48

Гарантийный срок эксплуатации, мес, не более

24

Средний срок службы, лет

10

Диапазон рабочих температур, °С

от -45 до +55

Декларация (PDF, 672.83 КБ)

Паспорт (PDF, 2.67 МБ)

Сертификат соответствия ТР ЕАЭС 043/2017 (PDF, 2.53 МБ)

Сертификат соответствия ТР ЕАЭС 043/2017 (PDF, 1.5 МБ)
